一(yī)、金(jīn)屬表(biǎo)面(miàn)處(chù)理(lǐ)，要(yào)實(shí)現(xiàn)粘合，首先(xiān)要(yào)对(duì)金(jīn)屬表(biǎo)面(miàn)進(jìn)行處(chù)理(lǐ)，常用(yòng)的方(fāng)法(fǎ)是(shì)：化(huà)学、機(jī)械和(hé)溶劑三(sān)種(zhǒng)，一(yī)般矽胶(jiāo)制品廠(chǎng)是(shì)根(gēn)據(jù)實(shí)際来选用(yòng)方(fāng)法(fǎ)，機(jī)械法(fǎ)處(chù)理(lǐ)常采用(yòng)噴砂、用(yòng)砂布(bù)或(huò)砂輪打磨等方(fāng)法(fǎ)，特别是(shì)噴砂法(fǎ)、成(chéng)本(běn)低(dī)、速度(dù)快(kuài)、效果(guǒ)好(hǎo)，獲得廣泛應(yìng)用(yòng)。化(huà)学方(fāng)法(fǎ)處(chù)理(lǐ)也(yě)較常用(yòng)，尤其(qí)是(shì)鋁(lǚ)及(jí)其(qí)合金(jīn)的陽极化(huà)處(chù)理(lǐ)，鋼(gāng)的鍍铜(tóng)處(chù)理(lǐ)，需用(yòng)化(huà)学法(fǎ)。经處(chù)理(lǐ)後(hòu)的金(jīn)屬表(biǎo)面(miàn)，處(chù)理(lǐ)後(hòu)的表(biǎo)面(miàn)要(yào)及(jí)时(shí)塗上(shàng)胶(jiāo)粘劑、貼上(shàng)矽橡胶(jiāo)或(huò)浸入(rù)惰性(xìng)溶劑中。

   二(èr)、金(jīn)屬接头(tóu)的設計(jì)，要(yào)實(shí)現(xiàn)矽橡胶(jiāo)與(yǔ)金(jīn)屬的黏接，其(qí)次(cì)要(yào)从粘合的接头(tóu)開(kāi)始(shǐ)，因(yīn)为(wèi)産品總(zǒng)體(tǐ)設計(jì)的一(yī)部(bù)分(fēn)，下面(miàn)先(xiān)了(le)解(jiě)接头(tóu)的設計(jì)原理(lǐ)
   1） 盡量(liàng)增大粘合面(miàn)積，提(tí)高(gāo)粘合接头(tóu)的承载(zài)力；
   2） 粘合接头(tóu)的受力方(fāng)式應(yìng)是(shì)剪切力或(huò)拉伸力，防止剝離力；
   3） 在(zài)受力方(fāng)向的粘合长(cháng)度(dù)不宜太长(cháng)，應(yìng)盡量(liàng)增加粘合宽(kuān)度(dù)；
   4） 疊层(céng)粘合的受力方(fāng)向應(yìng)避免层(céng)間(jiān)分(fēn)離；
   5） 斜角(jiǎo)粘合優于(yú)直(zhí)角(jiǎo)粘合；
   6） 横向受力的接头(tóu)應(yìng)采用(yòng)模面(miàn)粘合。根(gēn)據(jù)以(yǐ)上(shàng)原則及(jí)橡胶(jiāo)制品的特點(diǎn)，一(yī)般采用(yòng)在(zài)金(jīn)屬件(jiàn)鑽(zuàn)孔、車螺紋沟(gōu)槽等方(fāng)法(fǎ)，以(yǐ)提(tí)高(gāo)接头(tóu)粘合強(qiáng)度(dù)。

   三(sān)、胶(jiāo)粘劑的施工
        表(biǎo)面(miàn)處(chù)理(lǐ)合格的金(jīn)屬件(jiàn)，其(qí)粘合面(miàn)可(kě)采用(yòng)刷塗、噴塗、滾塗、刀(dāo)刮、浸渍等方(fāng)法(fǎ)進(jìn)行施跤，采用(yòng)哪種(zhǒng)方(fāng)法(fǎ)，可(kě)根(gēn)據(jù)件(jiàn)的大小和(hé)胶(jiāo)粘劑的特性(xìng)来決定(dìng)。
   四(sì)、貼胶(jiāo)和(hé)硫化(huà)，有热(rè)貼和(hé)冷(lěng)貼两(liǎng)種(zhǒng)方(fāng)法(fǎ)，粘胶(jiāo)後(hòu)可(kě)用(yòng)機(jī)械或(huò)用(yòng)于(yú)壓輯進(jìn)行壓實(shí)。胶(jiāo)片(piàn)不宜太厚，采用(yòng)薄胶(jiāo)片(piàn)逐层(céng)粘貼至(zhì)所(suǒ)需厚度(dù)的方(fāng)法(fǎ)。一(yī)般硬(yìng)質(zhì)胶(jiāo)片(piàn)厚度(dù)为(wèi)0.1 至(zhì)1.5 mm ，软(ruǎn)質(zhì)胶(jiāo)片(piàn)厚度(dù)不超过(guò)4至(zhì)5mm，以(yǐ)免胶(jiāo)片(piàn)中含有气(qì)泡。硫化(huà)粘合可(kě)分(fēn)为(wèi)热(rè)硫化(huà)和(hé)冷(lěng)硫化(huà)两(liǎng)種(zhǒng)。热(rè)硫化(huà)粘合是(shì)将貼好(hǎo)胶(jiāo)片(piàn)的金(jīn)屬件(jiàn)在(zài)一(yī)定(dìng)壓力和(hé)温(wēn)度(dù)下，使胶(jiāo)料與(yǔ)金(jīn)屬完成(chéng)粘合。冷(lěng)硫化(huà)粘合則是(shì)利用(yòng)胶(jiāo)粘劑在(zài)室(shì)温(wēn)条件(jiàn)下，通(tòng)过(guò)一(yī)定(dìng)时(shí)間(jiān)加壓任其(qí)自(zì)然硫化(huà)，使硫化(huà)胶(jiāo)與(yǔ)金(jīn)屬粘合。加壓是(shì)粘合工藝不可(kě)缺少(shǎo)的条件(jiàn)，壓力大小和(hé)温(wēn)度(dù)高(gāo)低(dī)，取決于(yú)制品及(jí)其(qí)配方(fāng)。

        綜上(shàng)所(suǒ)述，要(yào)實(shí)現(xiàn)矽橡胶(jiāo)與(yǔ)金(jīn)屬的粘合，要(yào)根(gēn)據(jù)四(sì)个(gè)步驟，金(jīn)屬表(biǎo)面(miàn)、接头(tóu)、粘結劑，粘合方(fāng)法(fǎ)，但是(shì)矽胶(jiāo)制品廠(chǎng)在(zài)實(shí)現(xiàn)时(shí)要(yào)注意(yì)以(yǐ)下几點(diǎn)，如(rú)经化(huà)学法(fǎ)處(chù)理(lǐ)的的金(jīn)屬表(biǎo)面(miàn)如(rú)果(guǒ)不及(jí)时(shí)處(chù)理(lǐ)会(huì)受到(dào)灰塵(chén)、温(wēn)气(qì)等各(gè)種(zhǒng)污染及(jí)氧化(huà)生(shēng)鏽，还有，進(jìn)行粘結劑的施工时(shí)要(yào)求均勻一(yī)致(zhì)并有一(yī)定(dìng)附胶(jiāo)量(liàng)，施胶(jiāo)时(shí)的环(huán)境温(wēn)度(dù)應(yìng)控制在(zài)15~35℃ ，相对(duì)湿(shī)度(dù)在(zài)70% 以(yǐ)下，使溶劑揮發(fà)并避免表(biǎo)面(miàn)産生(shēng)露(lù)水(shuǐ)。

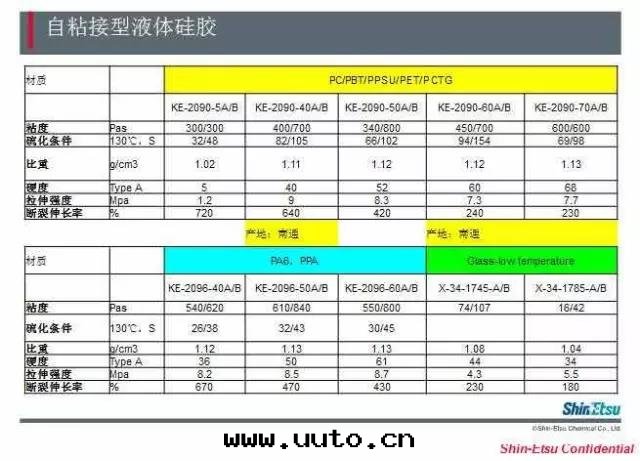

       下面(miàn)小编向各(gè)位(wèi)读(dú)者介紹一(yī)款自(zì)粘接液态矽胶(jiāo)原材料。KE-2090及(jí)KE-2030是(shì)信(xìn)越研發(fà)的自(zì)粘液态矽胶(jiāo)，可(kě)接觸人(rén)體(tǐ)和(hé)體(tǐ)液，植入(rù)身(shēn)體(tǐ)29日(rì)內(nèi)。选擇性(xìng)接着液态胶(jiāo)KE-2090/2030系(xì)列，實(shí)現(xiàn)和(hé)塑料的化(huà)学粘接，高(gāo)穩定(dìng)性(xìng)和(hé)高(gāo)可(kě)靠性(xìng)，與(yǔ)PC/PPSU/PCTG等塑料的粘接，在(zài)醫療、嬰童及(jí)電(diàn)子行業有多(duō)年(nián)的應(yìng)用(yòng)经验(yàn)。
